Prístroj na meranie kvality elektrickej energie
Kód produktu: TESP 04
Popis výrobku:

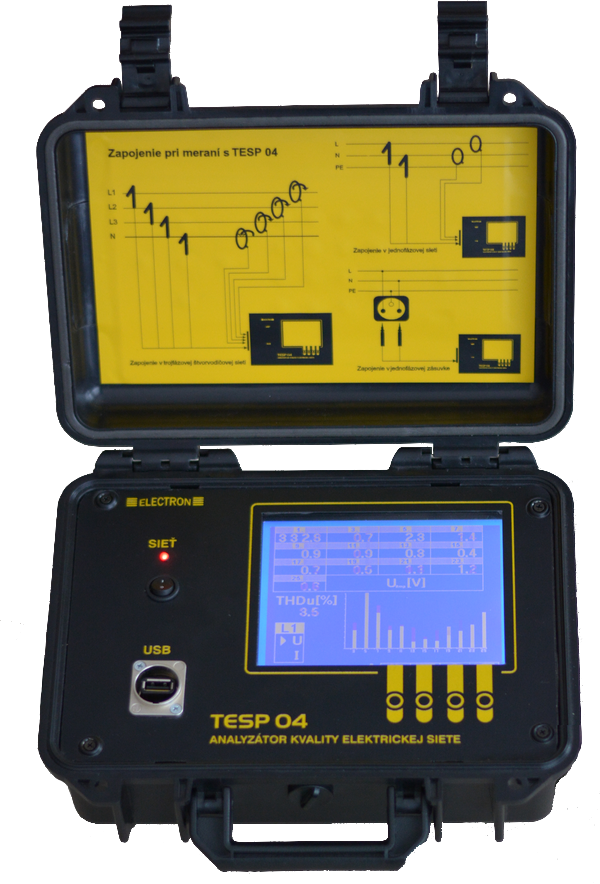

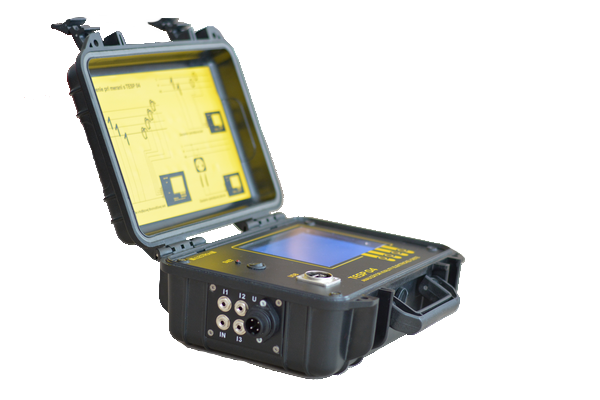

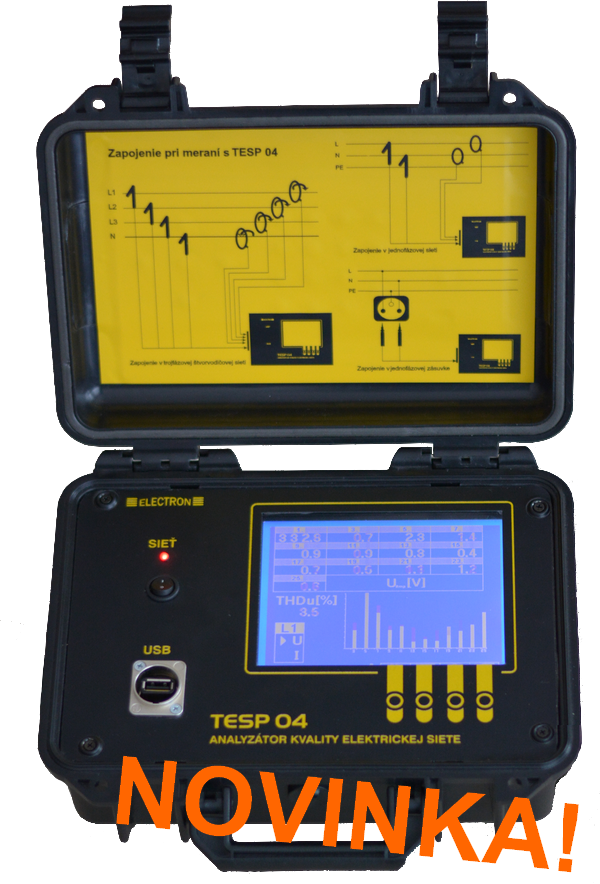

TESP 04 je prenosný analyzátor kvality elektrickej siete určený na merania v trojfázových distribučných sietí nízkeho napätia. Je určený na merania v rozvodných skriniach nízkeho napätia, v trafostaniciach resp. priamo u odberateľov. Prístroj je umiestnený odolnom plastovom kufríku, ideálnom na prenášanie. Napájanie prístroja je priamo z meranej siete – vstup L1. S obsluhou prístroj komunikuje pomocou veľkého grafického displeja s podsvietením. Prístroj umožňuje záznam napäťových udalostí – krátkodobé podpätia/prepätia a prerušenie napätia. Namerané výsledky sa z pamäte prístroja prenášajú do PC pomocou USB rozhrania.
Súčasťou prístroja sú
– štyri napäťové meracie prívody
– štyri pružné prúdové sondy
– software na spracovanie a zobrazenie nameraných výsledkov v PC
Technické parametre:
Meranie napätia:
Rozsah: 170 .. 260 V
Rozlíšiteľnosť: 0,1 V
Záznam udalostí: podpätie
prepätie
prerušenie napätia
Meranie prúdu:
Rozsah: 0,5 .. 2500 A
Rozlíšiteľnosť: 0,1 A do 999,9 A
1 A od 1000 A do 2500 A
Meranie výkonu:
Merané parametre: činný výkon
jalový výkon
zdanlivý výkon
cos fi + určenie kapacitnej alebo indukčnej záťaže
energia (činná, jalová, zdanlivá)
Napäťová nesymetria: 0,0 .. 20 %
Prúdová nesymetria: 0,0 .. 200 %
THDu: 0,0 .. 100 %
THDi: 0,0 .. 100 %
Harmonické zložky U: do 25. harmonickej
Harmonické zložky I: do 25. harmonickej
Rozmery: 270 x 90 x 215 mm
Hmotnosť: cca 0,7 kg

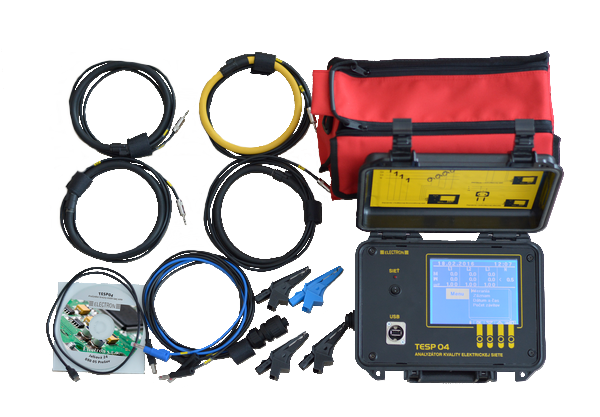

Súčasťou dodávky je:
– prístroj TESP 04 1 ks
– brašňa pre prístroj a príslušenstvo 1 ks
– napäťové meracie prívody 4 ks
– pružné prúdové sondy 4 ks
– krokosvorky 4 ks
– software na spracovanie údajov v PC 1 ks
– USB kábel 1 ks
– návod na obsluhu 1 ks
