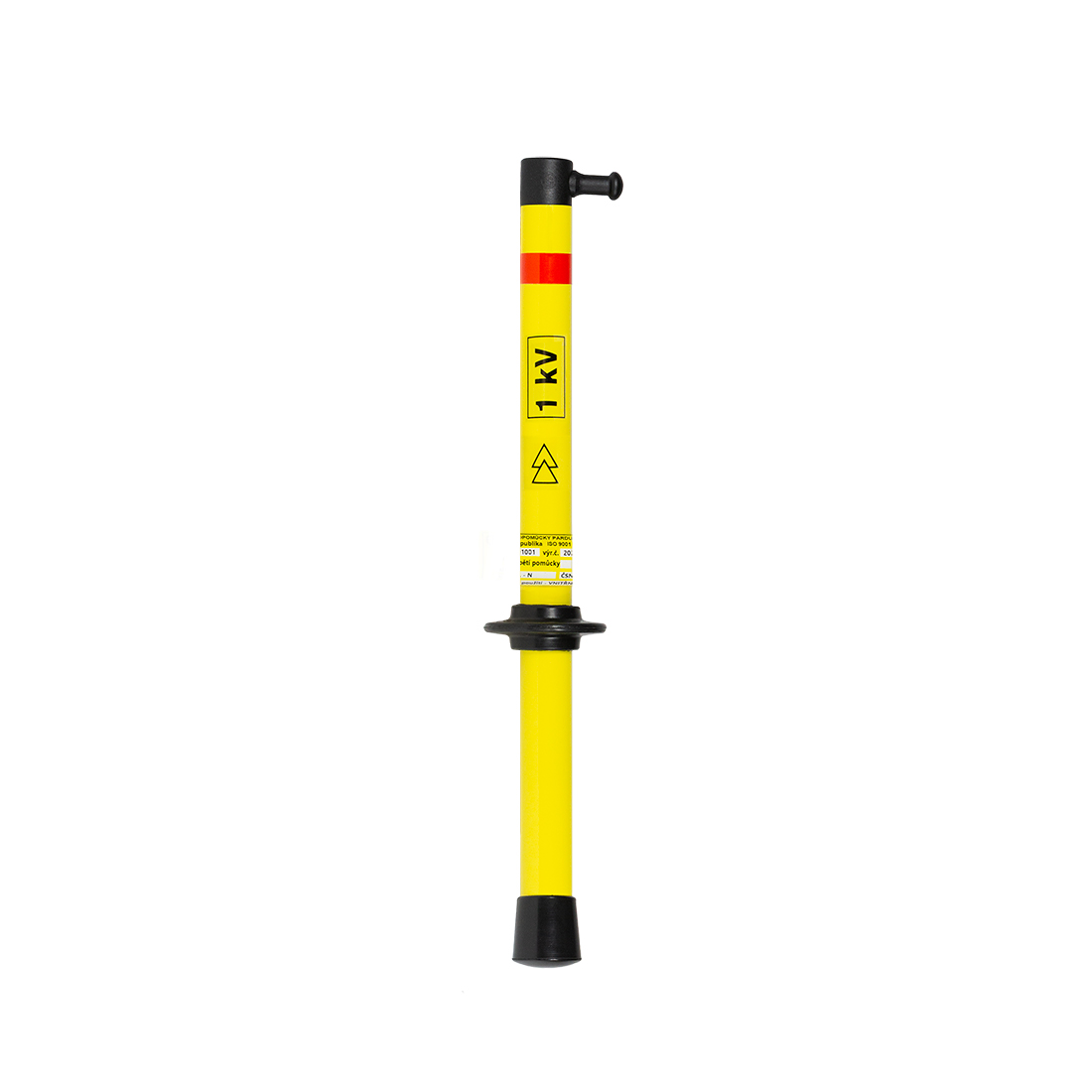

Vypínacia tyč 1 kV

Vypínacia tyč sa v elektrických staniciach používa na ovládanie odpojovačov, pripojovačov a uzemňovačov pod napätím do 1 kV.

Celková dĺžka vypínacej tyče: L = 500 mm.

Izolačná tyč výrobku je z vrstveného prefarbeného kompozitného materiálu s vynikajúcimi elektroizolačnými parametrami, vyhovujúcimi požiadavkám na materiál pre pomôcky vonkajšieho typu podľa PNE 359700. Materiál vykazuje vysokú mechanickú odolnosť a stálosť. Tyč je vyrobená v žltom odtieni. Hlavica s vypínacím tŕňom, ktorá ukončuje tyč, je vyrobená z mechanicky vysoko pevného elektroizolačného materiálu. Medzná značka červenej farby vymedzuje na tyči hranicu, po ktorú je možné vložiť koniec tyče s hlavicou medzi živé časti alebo sa ich dotknúť. Časť, za ktorou musí byť tyč pri práci pod napätím uchopená, je vymedzená dolným koncom tyče so zátkou a ochranným nákružkom.

Pomôcka je určená na použitie vo vnútorných priestoroch s prostredím normálnym a studeným (podľa ČSN 330300) alebo v prostredí vonkajšom za sucha, za podmienok zodpovedajúcich prostrediu normálnemu. To znamená, že pomôcka nesmie byť použitá v daždi, hmle a snežení.
